GB 9706.212-2020 醫用電氣設備 第2-12部分：重癥護理呼吸機的基本安全和基本性能專用要求
GB 9706.213-2021 醫用電氣設備 第2-13部分：麻醉工作站的基本安全和基本性能專用要求
YY9706.270-2021 醫用電氣設備 第2-70部分睡眠呼吸暫停治療設備的基本安全和基本性能專用要求
JJF 1234-2018 呼吸機校準規范
FlowAnalyser PRO 具有精度和可靠性，功能多樣能夠測試各種各樣的醫療設備，例如呼吸和麻醉設備、氧氣流量計、壓力表、抽吸設備、氣動系統和二氧化碳分析監測儀。
功能特點
• 16 小時電池運行時間
• 帶有測試序列的應用程序使用我們的應用程序，運行測試更輕松更快捷。
• 通過 ISO17025 校準認證
• 自動呼吸檢測
• 超低流量測量
• 1000 Hz 的快速采樣率
• 壓力和真空測量
• 高分辨率多點觸控顯示屏，便于使用的界面，直接讀取。自動顯示整個測試序列的圖像、文本，并且自動測量。測試結果記錄在 PDF 報告中， 可以直接在屏幕上簽署此報告。
• 可以通過 USB 或 RS232 遠程控制

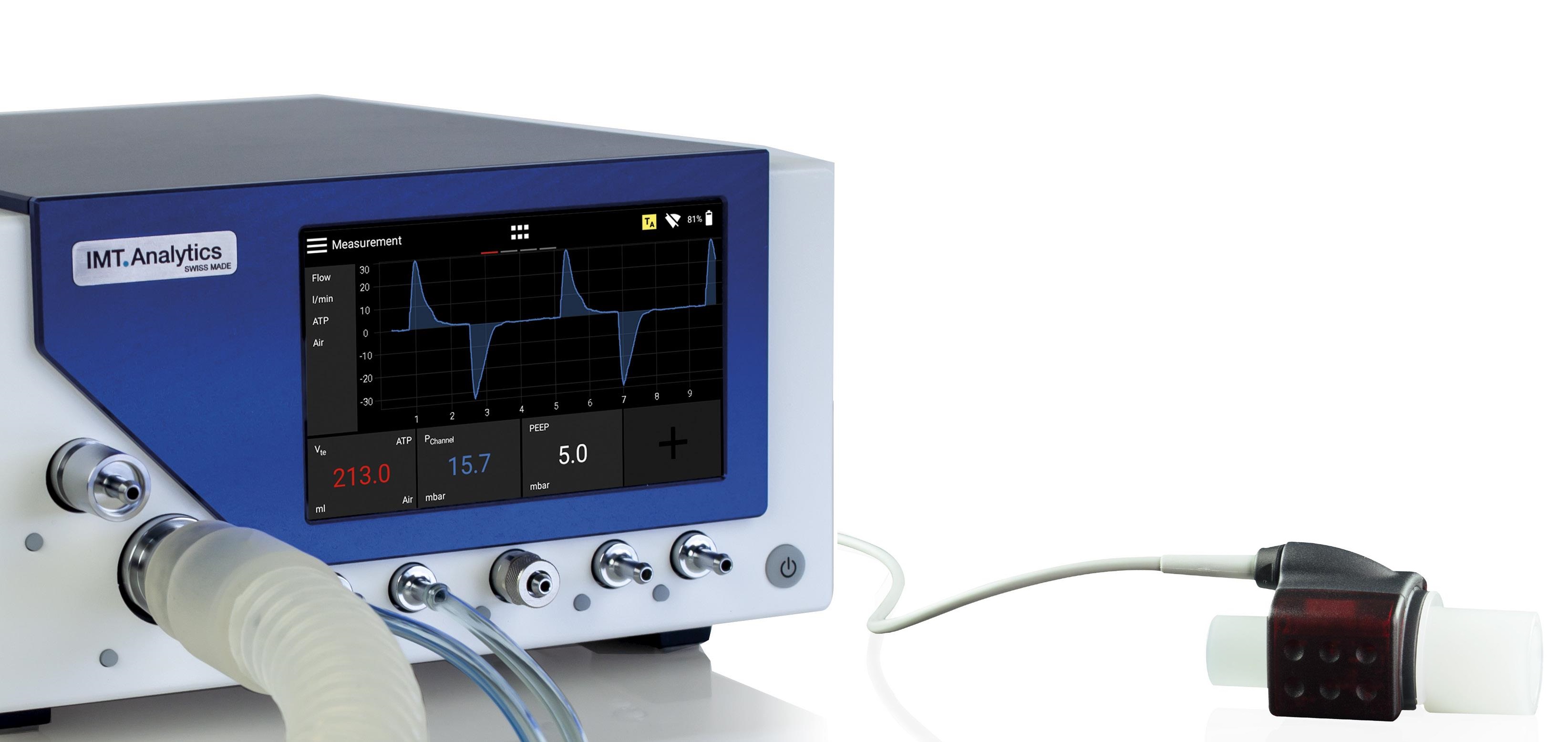

通過選配MultiGasAnalyser OR-703麻醉氣體濃度測量模塊 與 FlowAnalyser PRO 配套使用，能夠測量 CO2、N2O、氟烷 (Halothane)、安氟醚(Enflurane)、異氟烷(Isoflurane)、七氟醚 (Sevoflurane)和地氟烷(Desflurane)。
醫用呼吸參數分析儀
|
流速&壓力測量 |
范圍 |
精度 |
|
|
流量 |
測量類型 |
雙向 |
|
|
溫度補償 |
有 |
||
|
氣壓補償 |
有 |
||
|
濕度補償 |
有 |
||
|
氧氣補償 |
有 |
||
|
高流速通道 |
±300LPM |
±1.65%*或±0.04L/min（10至40℃）** |
|
|
低流速通道 |
±1LPM |
±1.65%*或±0.01L/min（10至40℃）** |
|
|
壓力 |
流速氣道壓 |
-5 - 16kPa (-50 -160mbar) |
± 0.5%* 或 ±0.01kPa（0.1mbar）** |
|
高壓&真空壓力 |
-1 - 10bar |
± 1%* 或 ± 7mbar** |
|
|
低壓氣道 |
±10kPa |
± 1%* 或 ±0.001kPa（0.01mbar）** |
|
|
大氣壓 |
500 - 1240mbar |
± 1%* 或 ± 5mbar** |
|
|
|
|
|
|
|
|
|
|
|
|
測量單位 |
流速 |
L/min, L/s, cfm, mL/min, mL/s |
|
|
壓力 |
bar, mbar, cmH2O, inH2O, T或r, inHg, hPa,kPa, mmHg, PSI |
||
|
額外測量值 |
范圍 |
精度 |
|
|
氧氣 |
濃度 |
0 - 100% |
±1% O2** |
|
壓力補償 |
有 ≤150mbar |
||
|
溫度 |
內置流速通道 |
0 - 50°C |
± 1.75%* 或 ± 0.5ºC |
|
濕度 |
內置流速通道 |
0 - 100% RH(無結露) |
± 3 %RH ** 10 % RH 至80 % RH ± 5 % RH **<10 % 或 >80 % RH |
|
露點 |
內置流速通道 |
零下10 - 50°C |
± 2%* 或 ±1ºC |
|
麻醉氣體 濃度 |
選配件 |
技術參數請詳見麻醉氣體濃度測試模塊OR-703之附頁資料 |
|
|
呼吸參數 |
范圍 |
精度 |
|
|
潮氣量 |
吸入Vti 呼出Vte |
± 60L |
±1.75%或±0.10mL |
|
分鐘通氣量 |
吸入Vi 呼出Ve |
0 – 300 sL/min |
±1.75%*或±5mL |
|
峰值流速 |
吸入/呼出峰流 Peakflow Insp./Exp. |
± 300 sL/min |
±1.65%*或±0.04 sL/min** |
|
氣道壓力 |
峰壓Ppeak 氣道平均壓Pmean 呼氣末正壓PEEP 平臺壓Pplateau 壓力差Delta P |
0 - 16kPa (160mbar) |
± 0.75%* 或 ±0.01kPa（0.1mbar）** |
|
呼吸率 |
Rate |
1 - 2000bpm |
±1bpm 或 ±1%** |
|
時間 |
吸氣時間Ti |
0 - 60s |
±0.01s |
|
呼氣時間Te |
0 - 90s |
±0.01s |
|
|
吸入保持時間 |
0 - 60s |
±0.01s |
|
|
呼出保持時間 |
0 - 90s |
±0.01s |
|
|
患者屏氣時間，又稱吸氣末停頓時間 Post-inspiratory pause (%Tp) |
0-100% |
±0.1% |
|
|
吸呼比 |
I：E |
1:300 - 300:1 |
±2% |
|
吸入時間 占比 |
吸入時間/總時間（Ti/Ttotal） |
0 - 100% |
±5% |
|
順應性 |
靜態（Cstat） |
0 - 1000mL/mbar |
±3%* 或 ±0.01mL/mbar** |
|
氣體流量測量參考或補償標準 |
22種氣體標準,如下 ATP-環境溫度/環境大氣壓/當前濕度 ATPD-環境溫度/環境大氣壓/干燥氣體 ATPS-環境溫度/環境大氣壓/飽和濕度 AP21-21℃/環境壓力/當前濕度 AP25-25℃/環境壓力/當前濕度 STP-美標21.1℃/760mmHg/干燥 STPD0-美標0 °C /760 mmHg，干燥） STPD20- 美標20 °C / 760 mmHg，干燥） STPD21- 美標21 °C / 760 mmHg，干燥） STPH-美標21.1℃/760mmHg/當前濕度 BTPS-37℃體溫/綜考壓力/飽和濕度 BTPS-A 37℃體溫/環境壓力/飽和濕度 BTPD-37℃體溫/綜考壓力/干燥 BTPD-A 37℃體溫/環境壓力/干燥 0/1013-德標1343/0℃/1013mbar/干燥 20/981-德標102/20℃/981mbar/干燥 15/1013-API標準/15℃/1013.25 mbar/干燥 25/991-卡明斯標準/25℃/991mbar/干燥 20/1013-20℃/1013mbar/干燥 23/1013-23℃/1013mbar/干燥 NTPD-20℃/1013mbar/干燥 NTPS-20℃/1013mbar/飽和濕度 |
||
|
氣體流量測量兼容性 |
10種氣體類型， 如：空氣（Air），氧氣（O2），笑氣（N2O），氦氣（He），氮氣（N2），二氧化碳（CO2） 混合氣體：空氣/ 氧氣，笑氣/ 氧氣，氦氣/ 21%氧氣(Heliox) 用戶自定義 |
||
|
觸發設置 |
自動，成人，兒科，高頻通氣模式 用戶可根據需要在流量或壓力曲線上進行觸發限值調整。 |
||
有效容忍度（*與測量值相關的容差，**絕對容差，***非冷凝, ****單位sL/min是基于0℃和1013.25 mbar的環境條件）
|
電氣和物理數據 |
|
|
交流電源 |
100-240V AC，50-60Hz |
|
電池（鉛充電電池） |
16小時，典型5va，能量消耗25VA(電池充電過程中) |
|
重量 |
3.2公斤 |
|
外型尺寸（寬*深*高） |
24*26*13厘米 |
|
數據存儲：含所有參數，測量以及呼吸值，內部存儲或U盤 |
|
|
顯示（圖形化功能指示，數值顯示，統計，觸發模式，氣體類型和標準，電量和通訊指示，指定測量項目，單位，統計模式（峰值，平均值），次級菜單可進入校準，設置，和系統信息等用戶界面）高分辨率觸摸屏顯示5”(800 × 480 px) |
|
|
RT-200模擬模式：通過RS-232接口，模擬RT-200風格命令 |
|
|
通信接口：USB- A用于USB存儲盤，USB- B用于FlowLab軟件，個人通信, RS-232通信，TTL外部觸發 |
|
|
條件 |
|
|
環境溫度 |
10-40℃ |
|
濕度 |
10%-90%RH下不凝結 |
|
認證 |
CE,CSA, IEC 61010-1:2010, IEC 61326-2:2012 |
此系列商品提供現貨銷售

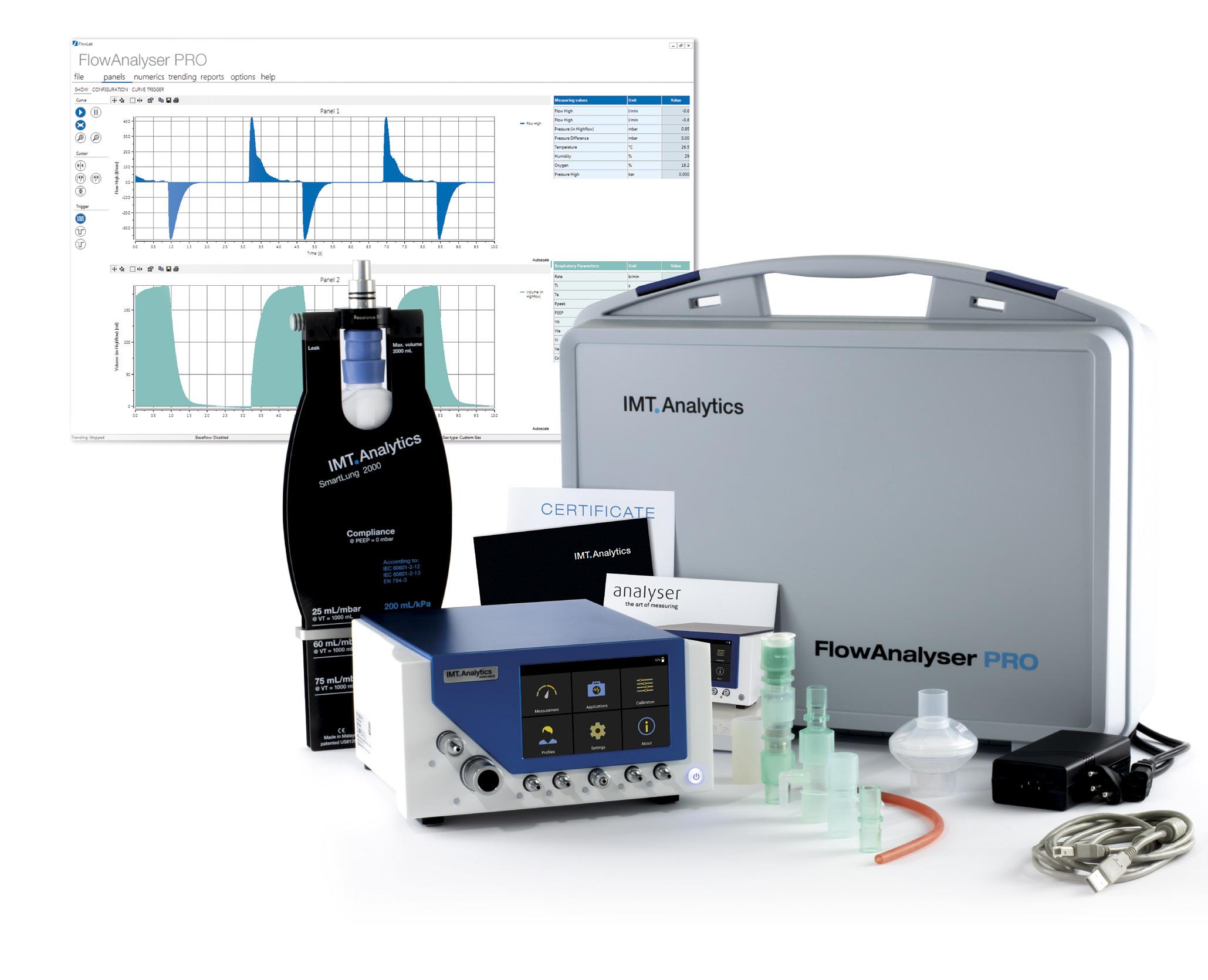

訂貨號100528：PF300pro 呼吸機分析儀（推薦配置）
推薦配置：氣流分析儀1臺,電源適配器1只,USB電纜1條,測試管組件1套, 測試管組件擴展1組（含90°測試彎頭1支，夾板測試肺1只，30CM測試延長管1支），空氣過濾器1只，中文使用手冊1本, 中文快速操作指南1份，出廠測試報告1份,手提箱1只.
選配件
訂貨號：100401-1 FlowLab數據分析軟件
訂貨號：300231 成人型便攜式可調制測試肺
訂貨號：300232 小兒型便攜式可調制測試肺
訂貨號：100408 OR-703麻醉氣體濃度分析模塊
|
測量 |
氣體類型 |
范圍 |
準確度 |
|
|
二氧化碳（CO2） |
0 - 10％ |
±（0.2％ABS + 2％REL） |
|
|
|
10 - 20％ |
±（0.3％ABS + 4％REL） |
|
|
笑氣（N2O） |
0 - 100％ |
±（2％ABS + 2％REL） |
|
|
氟烷，異氟醚，安氟醚（HAL，ISO，ENF） |
0 - 8％ |
±（0.15％ABS + 5％REL） |
|
|
|
8 - 12％ |
±（0.2％ABS + 10％REL） |
|
|
七氟醚（SEV） |
0 - 10％ |
±（0.15％ABS + 5％REL） |
|
|
|
10 - 15％ |
±（0.2％ABS + 10％REL） |
|
|
地氟醚（DES） |
0 - 22％ |
±（0.15％ABS + 5％REL） |
|
|
|
22 - 25％ |
±（0.2％ABS + 10％REL） |
|
響應時間 |
二氧化碳（CO2）<90 ms， 笑氣和麻醉氣體（N2O，AA）<300 ms， 氧氣（O2）<300 ms |
||
|
監控 |
FlowAnalyser提供的數值數據 FlowLab軟件提供的數字數據和實時曲線 |
||
|
接口 |
通過RS-232端口 |
||
|
物理數據 |
重量 |
<30 g（不含電纜） |
|
|
|
尺寸 |
3.70 x 2.7 x 2.5厘米 |
|
|
環境數據 |
運行溫度 |
10 - 40°C |
|
|
|
儲存溫度 |
-20 - 50°C |
|
|
|
濕度 |
10 - 95％，無凝結 |
|
|
|
大氣壓力 |
壓力700 - 1200 mbar（海波3048 米下） |
|
|
符合性和認證 |
CE根據93/42 / EEC MDD標記 |
||
訂貨號300533： 揮發罐測試工裝
配合本工裝可以解決麻醉機的無公共氣體出口的難題，實現對揮發罐本身性能的快速檢測。本工裝適用于Datex-Ohmeda_Tec系列及兼容的麻醉藥物揮發罐，可以連接O2 和AIR 氣體做為載氣?？梢詫⒙樽韯]發罐直接固定到支架上，通過使用中心供氣系統或氣瓶作為載氣氣源?？蛇M行揮發罐氣密性測試，氣阻測試，麻醉氣體濃度測試。
訂貨號：100401-2 復用型測試管路套裝1套
訂貨號：100401-3 三通系列&直通&彎頭
訂貨號：100401-4 變徑&取樣&硅膠接管
訂貨號：100401-5 細菌過濾器
