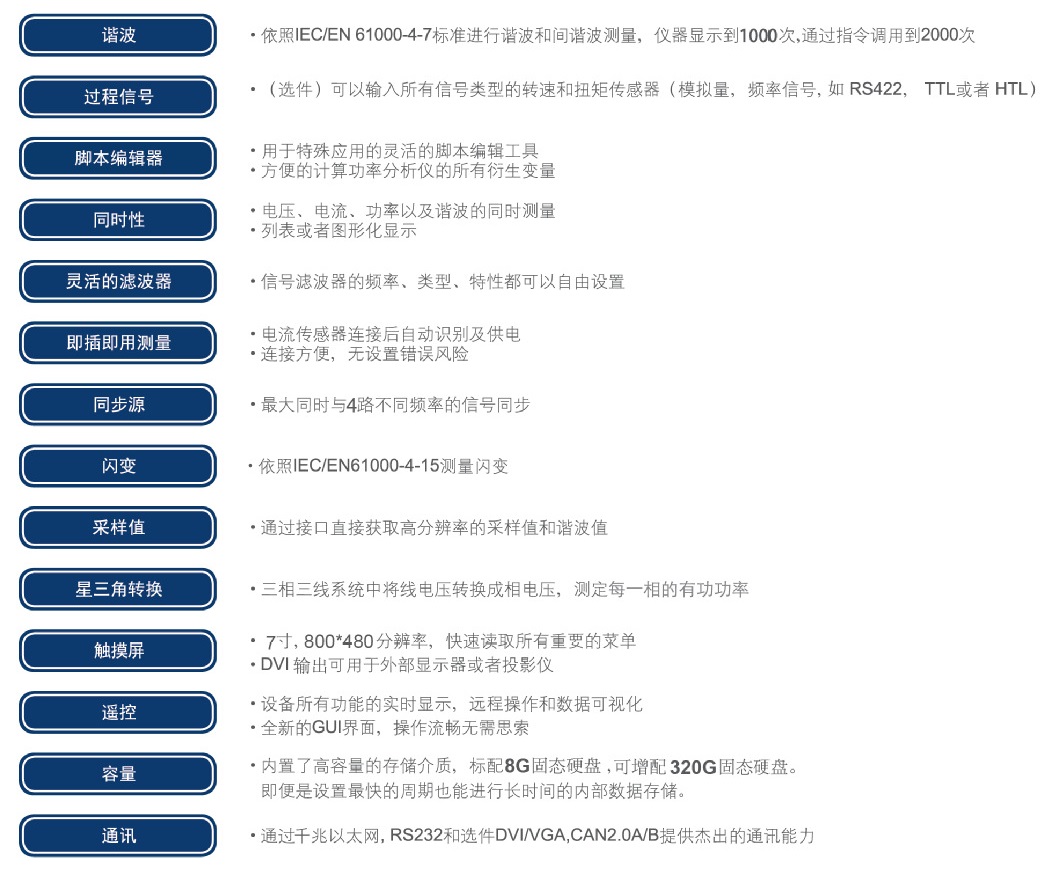

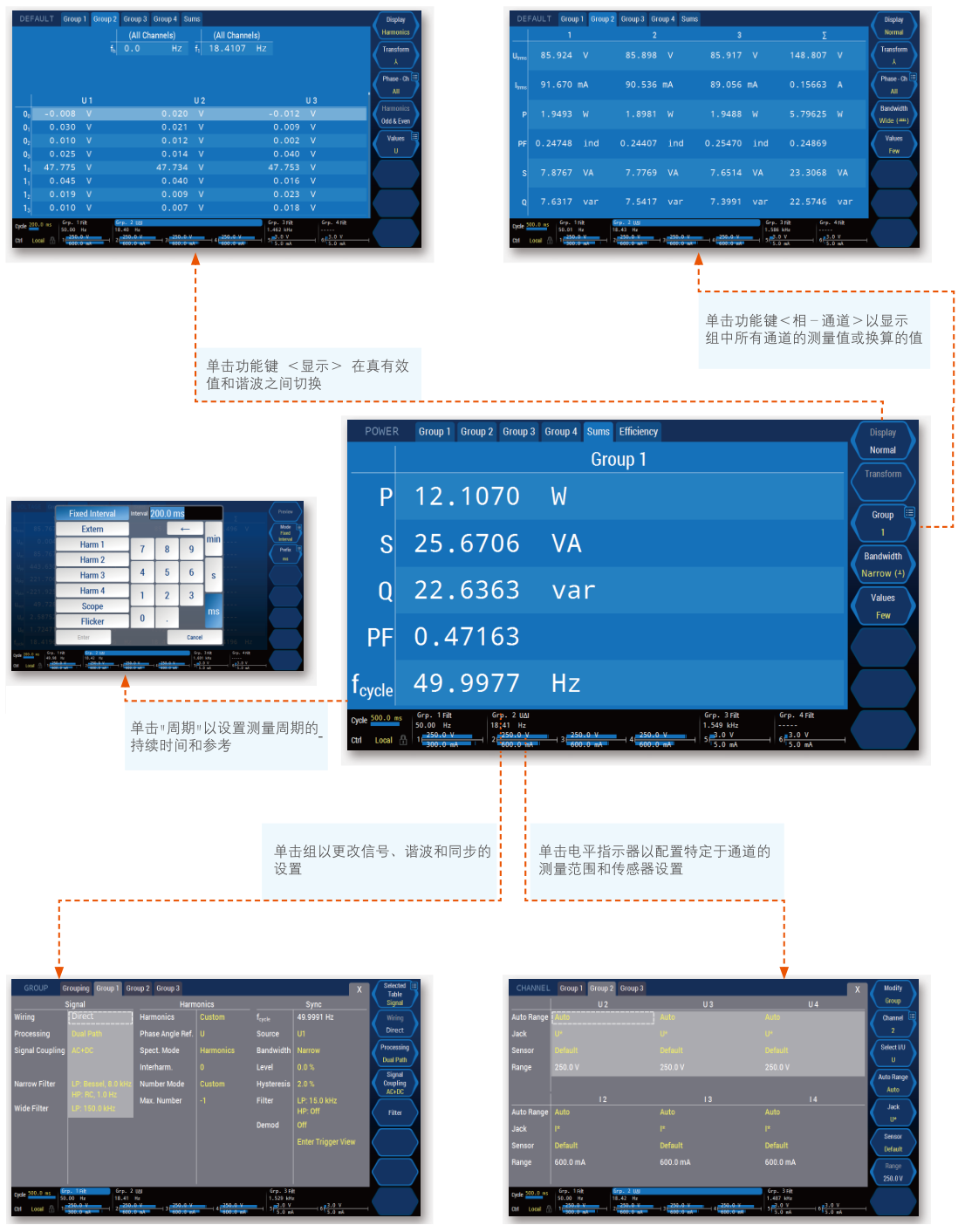

重要參數一鍵顯示

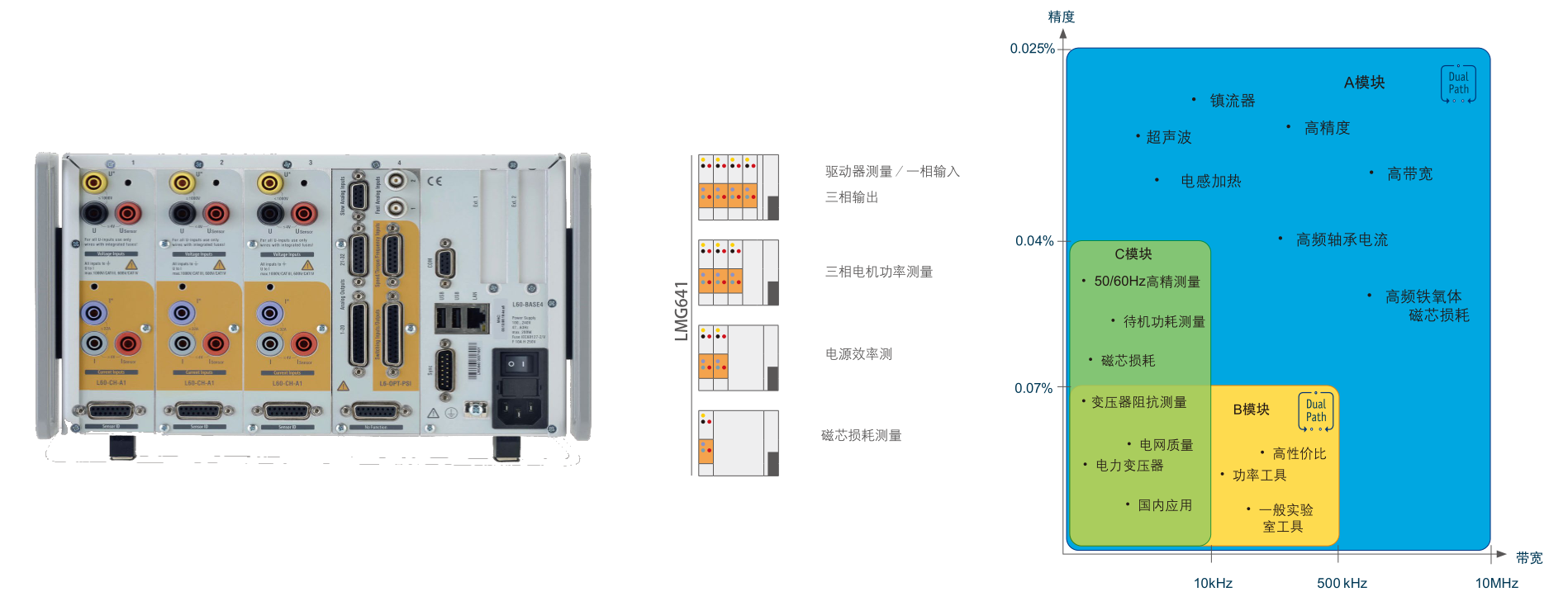

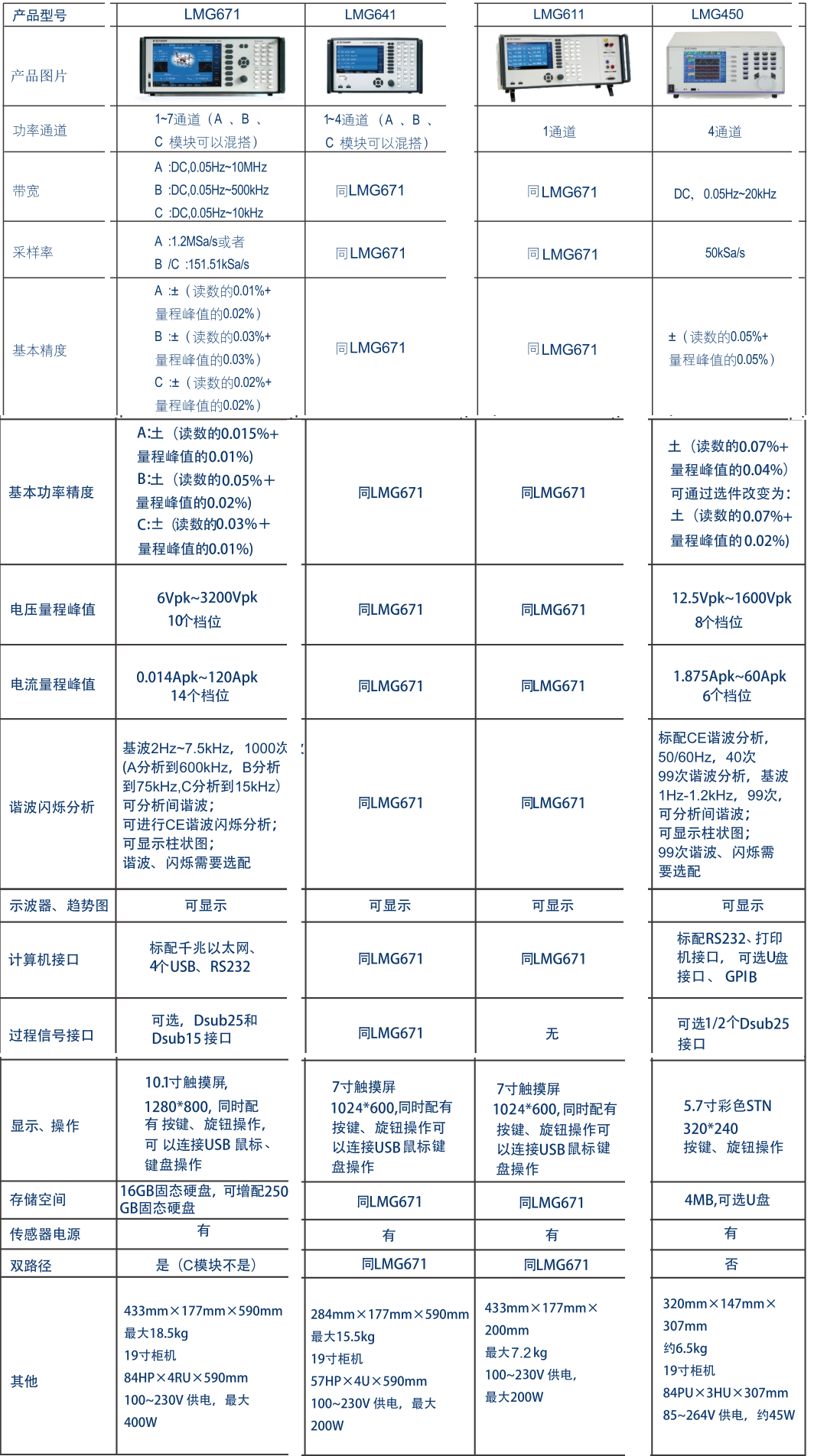

適合多場景應用的多種通道組合

功率分析儀有不同的精度等級，允許用戶為手上的工作選擇合適的工具。畢竟并非所有應用都需要極限精度。通常較低的分辨率和頻率范圍就足夠了，不幸的是，不是所有的測量應用都是如此。經常會出現如下情況，同一測試中在不同的測試點需要不同的測量帶寬和精度等級。這就是為什么LMG600可以提供三個不同的輸入模塊類型，并可以安裝到同一個主機箱里，以確保你可以根據自己的特殊應用量身定制所需的測量設備。如果一個價格較低的解決方案也能很好的滿足你的需求，則無需接受精度的妥協或者大材小用。

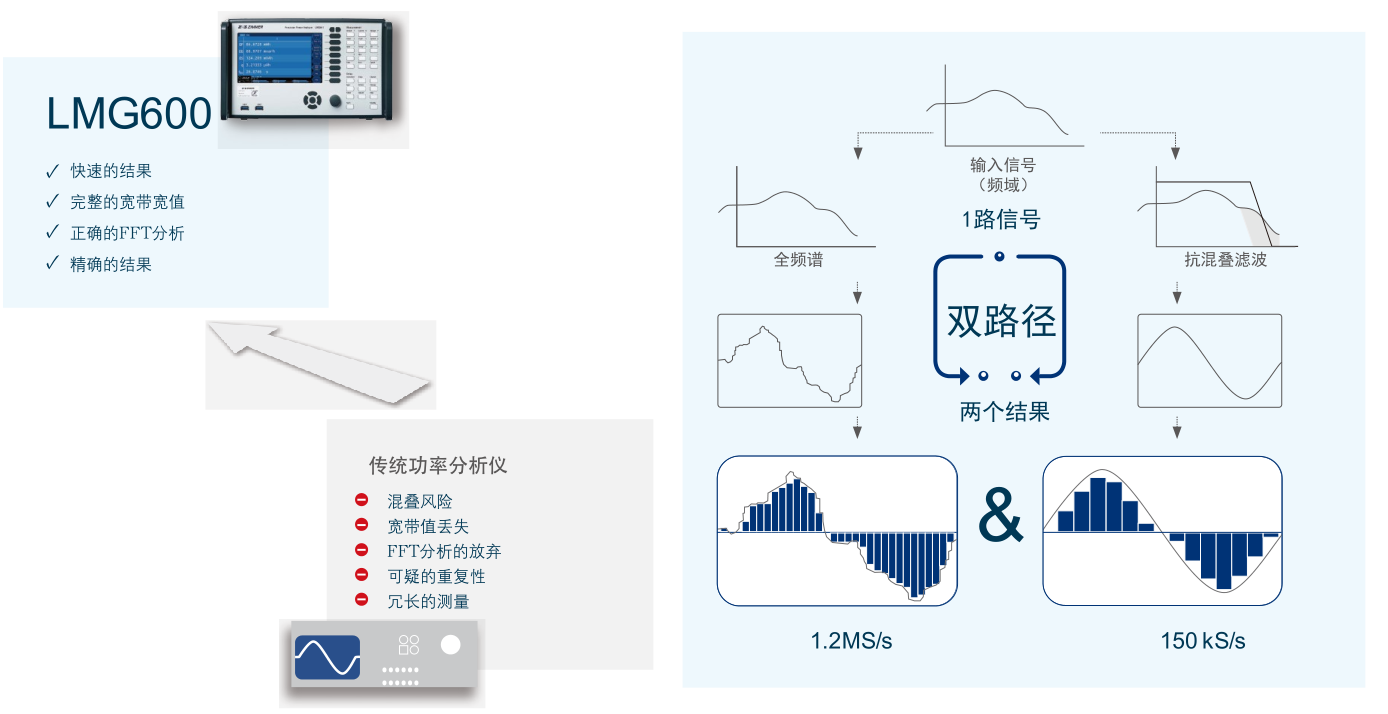

兩種帶寬下同時測量，雙路徑技術--無需妥協,毋庸置疑

在傳統的功率分析儀中，被測信號首先經過模擬調理，然后經過抗混疊濾波器，再送入模/數轉換器。得到的信號再用于計算基于周期的真有效值，或者也可以作為FFT分析或進一步數字濾波的基礎。由于使用單個模/數轉換器，傳統儀器本身存在一些缺點：如為了避免FFT分析時混疊而開啟濾波器測量，則寬帶寬數值丟失。然而如果關閉濾波器，嚴格來說，不應使用FFT。盡管如此，如果FFT分析在沒有抗混疊濾波器的情況下使用，用于整個頻率范圍內測量，那么計算值的質量是有問題的。例如，很容易檢測到50%的混疊錯誤。無論如何0.5%的偏差可能會被忽視。假如您交替使用和不使用濾波器進行測量，結果的有效性同樣有問題，因為這包含了信號不隨時間變化的假設，而這實際上幾乎不存在。此外，此過程非常耗時。上述所有測量方法都只是讓人無法滿意的妥協。這就是為什么LMG600從根本重新設計了信號處理過程和研發了雙路徑架構。在模擬端和傳統的儀器相同，但隨后的數字處理已徹底改變。

LMG600是對于每個電壓和電流通道都有兩個模/數轉換器在兩個獨立路徑中的功率分析儀。 一個用于寬頻帶信號的無濾波測量，另一個用于抗混疊濾波器輸出的窄帶寬信號測量。數字化采樣值并行處理使客戶能讀取同一信號的兩種測量值，而不會產生混疊影響的風險。這種獨特的過程避免的以前方法的所有缺點，并保證快速獲得精確的結果。

無間隙測量

在更嚴格地監測電氣設備的能耗和效率的過程中，不斷采用新的標準和程序(例如SPECpower_ssj2008、IEC 62301、EN 50564)，以便對來自不同制造商的產品進行公正的比較。無論是辦公室計算機、服務器或家用電器，相同的原則都適用：

該過程始終需要對能耗進行長期分析，同時考慮所有相關的操作狀態。低負載(例如待機功耗)和滿負載之間的差異可能是非常巨大的，這使得精確測量極具挑戰性(詳情請聯系我們獲取“測量待機功耗和能源效率”應用報告)。

某些測量需求必須執行超過幾個小時，而且沒有間隙。選擇足夠高的測量量程，可以避免量程改變及其引起的不可避免的數據丟失。LMG600的高基本精度確保精確的測量結果,即便是接近量程的下限時。

精確測量——延遲誤差的影響

現代變頻器中用于提高效率的快速開關半導體會產生非常陡峭的電壓邊緣。由此產生的電容電流對電機的軸承和絕緣造成應力，——這可能導致過早失效。

電機濾波器(例如 dU/dt濾波器)會衰減陡峭的電壓梯度,盡管它們本身由于濾波器自身頻率(通常> 100 kHz)的瞬態震蕩而產生功率損失。LMG600的寬頻率范圍和電流、電壓之間的微小延遲允許在此頻率下對濾波器進行精確的功率損耗測量，包含低功率因數下的測量.這也適用于高10MHz的高頻功率測量，這要求電流、電壓通道設計成zui小的延遲誤差。在LMG600上此誤差小于3ns，這相當于在50Hz時的相角誤差小于1μ弧度。這使LMG600適合測量變壓器、扼流圈、電容器和超聲波發生器等的小相角時的功率損耗。不需要額外的選件和調整，LMG600標準配置已經完全能夠執行這些任務。通常使用電流、電壓互感器測量大功率電路。可以校正這些互感器的相角以提高測量精度。

用傳感器擴展量程？即插即測量

雖然LMG600在電壓和電流方面都提供無與倫比的動態量程，總有一些應用在測量量程方面具有非凡的要求。無論您是測量幾百安的電流還是幾千伏的電壓，我們都有合適的解決方案。我們提供廣泛的電流和電壓傳感器,與LMG600高精度功率分析儀完美配合使用，擴展儀器測量量程到所需范圍。我們的即插即測量系列傳感器配備了總線系統,實現了LMG600的自動設置，這允許功率分析儀自動讀取和使用所有重要的參數，如精確的變比、延遲補償變量、校準日期和傳感器的類型等。此外,傳感器由LMG600供電，不再需要單獨的供電電源。使用即插即測量傳感器，客戶無需微調來提高測量結果。傳感器測量和直接測量沒有區別。當然，LMG600同樣可以使用市面上的第三方電流傳感器。

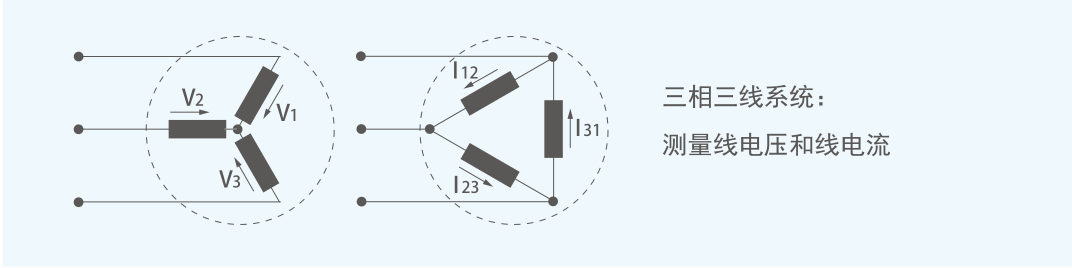

星三角轉換

在三相三線系統中，只有線電壓U12，U23， U31和線電流I1, I2, I3可供測量。通過星三角轉換選件，線電壓可以轉換成不可直接測量的相電壓，從而得到相應的有功功率。同樣的，線電流可以轉換成不可直接測量的相電流。通過這些換算的量，可以導出所有其他的變量，例如諧波，電網或者用戶端的畸變和不平衡同樣可以獲得。這使得使用一個外部的、人造中性點變得多余。盡管可以在任何時候使用人造中性點，前提是考慮到相關的缺點(例如：增加功率損耗等)。

在波形圖上捕獲重要事件

穩態測量在功率分析儀的日常使用場景中占了相當大的一部分。盡管如此，往往是不可預測的事件讓設計工程師頭痛。對瞬態條件的可靠檢測對使用的儀器提出了沉重的要求。每當需要極限精度、低測量量程、直流測量和強大的電氣隔離時，示波器和記錄儀就必須讓位于功率分析儀。

LMG600系列功率分析儀可配備事件觸發軟件選件(L6-OPT-EVT)以獨特的條件來監控電壓和電流信號，這些條件可以由采樣值的上下限為表征，也可以組合以定義觸發的信號窗口。設置觸發條件后，LMG600的觸發視圖提供了一種便捷的方式來驗證設置的正確性。觸發視圖可視化設置——如同步濾波器、信號水平或磁滯——的效果并顯示生成的觸發信號。

一旦在客戶選擇的持續時間內違反定義條件，即激活記錄。記錄的長度可由用戶選擇，16條軌跡每條16M采樣點(LMG6x0:4M采樣點)可供存儲。記錄的采樣值在LMG600的波形圖瞬態選項卡上以圖形顯示，或通過數據接口進行數字顯示，以便進一步分析。使用事件觸發功能對在同一通道上并行進行的基于周期的功率測量沒有影響。

事件觸發選件的屏幕截圖，采樣值可達16M。波形視圖提供了一種快速、方便的方式來可視化顯示時域中的信號。事件觸發器的查看器允許您以圖形方式和可變時基顯示來自不同的通道的16條軌跡上的電壓、電流、功率或其他變量的行為。光標可以用于標記線段或者兩個測量點之間的時間和幅值的差值。還提供了時間差的倒數值（即頻率）。還可以使用LMG Sample Vision軟件在計算機上對采樣值進行進一步分析。

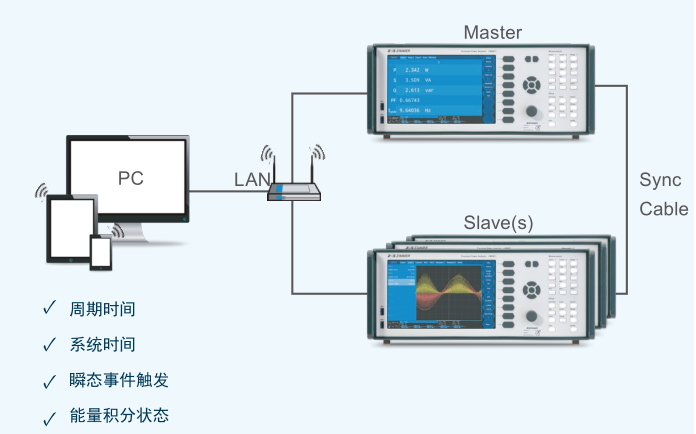

同步——無需止步于7個通道

LMG600系列的單臺主機通道數量可達7個通道的功率分析儀，但是仍有應用需要8個或者更多功率測量點的。解決方案很簡單：組合多臺LMG600主機創建具有更多通道的虛擬功率分析儀。你只需要通過同步線纜連接各臺儀器，它們將自動同步：

無中斷測試——五合一

在典型的測試場景中,從原始信號到通過/失敗指示的判定是漫長而曲折的路徑，橫跨五個不同的階段。計算RMS功率只是困難的一部分，來自其他來源的數據可能需要集成到計算中。這可能會導致具有許多數據交換點的數據源和處理工具的復雜分類。數據流的不連續性可能需要人工干預。這需要時間和精力，并增加引入錯誤的風險。LMG600旨在將測試的所有五個階段合并到一臺儀器中，從而消除不必要的復雜性，簡化測試流程，使測試工程師的工作更輕松并降低了成本。

1.信號采集：LMG600超出電壓和功率。多功能過程信號接口(PSI)幾乎可以讀取任何模擬或數字信號源，從而允許例如溫度、壓力、速度、扭矩和其他數據與電壓和電流一起采集。之后不需要協調來自不同來源的數據點，也不存在變量之間時間戳不一致的問題。

2.時序控制：為了使測試結果有意義，需要以特定的、預定的操作模式觀察被測設備。LMG671可以通過多功能事件觸發選件控制測量的開始和停止。此外，它還可以對外部觸發輸入或CAN總線命令做出反應，以開始記錄數據。LMG600還可以通過可選的PSI模塊中的多個模擬量和數字量輸出來控制外部設備。

3.積分：為了計算RMS電壓、電流、功率以及諧波值，需要在整個信號周期中對采樣值求和——這是功率分析的傳統領域。(在此步驟中將計算外包電腦會導致RMS值和諧波的完整性變得脆弱，并使得設置的校準相當困難)。

4.推導：在許多應用中，電氣量的測量只是達到目的的手段，而不是終極目的。一個說明示例是電感元器件的質量：測量電壓和電流終極目標是得到磁芯損耗、磁場強度和磁通密度的峰值。LMG600不是將電氣測量量導出到第三方應用用于計算渴望的結果，而是提供了強大的具有大量的數學函數的內置編程語言，一舉完成所有所需的計算。沒有切換、沒有中斷、無額外錯誤的風險。

5.通過/失敗判定：如果被測設備是針對確定的標準或者預先設立的基準進行測試，則可以將通過/失敗限值編程到LMG600中，以便儀器直接顯示測試結果。如果一連串的被測設備有不同的通過/失敗標準，則測試工程師甚至可以使用觸摸屏上的輸入框或箭頭來調整適用的限值。有些測試需要被測設備的更多信息（如磁路長度、磁芯截面積等），這些信息因測試而異，并且計算時需要進行考慮。此外，同樣可以使用許多可用的輸入元素在屏幕上直接輸入和更改這些數據。這些內置的決策支持功能甚至允許經驗不足或訓練不足的用戶可靠地判斷測試的成功或失敗。
